SPD80 八繩防搖上架
主要特點
本系列集裝箱吊具上架為8繩防搖結構，與主機的鋼絲繩連接形成倒三角穩定結構，具有很好的防搖效果，適用于遠控及自動化集裝箱堆場使用。上架上設有稱重系統和平移機構，可沿小車方向平移±200mm；可沿大車方向平移±250mm；可沿水平面偏轉±5°。平移機構由減速電機驅動鏈輪-鏈條帶動平移架移動，平移機構的電機由主機上的變頻器驅動。平移機構執行器可選用電動推桿。

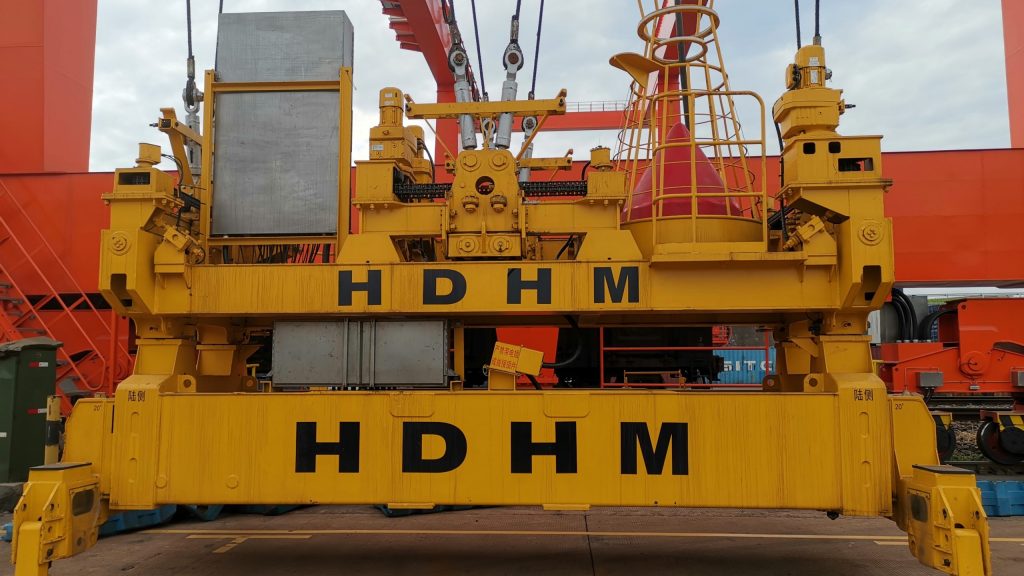

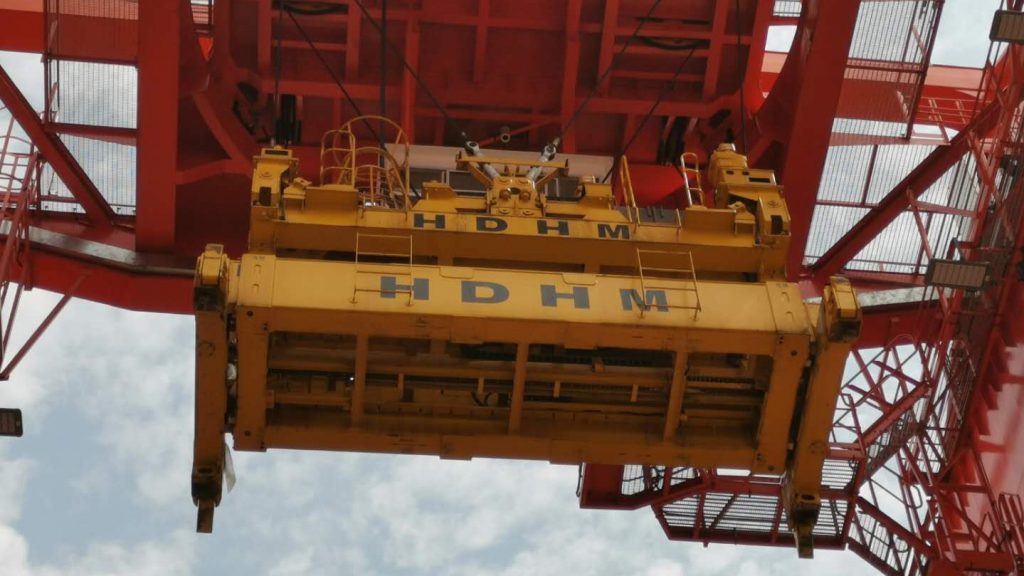

應用場景
性能參數
| 項目 | 參數 | 單位 |
| 額定起重量 | 50 | t |
| 適用范圍 | 集裝箱吊具 | 集裝箱 |
| 允許載荷偏心 | 長度方向：1250，寬度方向260 | mm |
| 吊具自重 | 7 | t |
| 連接形式 | 與集裝箱吊具通過鎖頭連接 | \ |
| 平移距離 | 大車方向 ±250，小車方向±200 | mm |
| 可旋轉角度 | ±5 | ° |
| 平移速度 | 24 | mm/s |
| 動力電源電壓 | 380 | V |
| 控制電源電壓 | 220 | V |
| 電源頻率 | 50 | Hz |
| 總功率 | 6 | Kw |
