ZDA40 液壓伸縮吊具
主要特點
本系列吊具分為吊具上架和電動吊具兩部分，需與DSZ50、SPD50等吊具上架搭配使用進行集裝箱吊運作業。能起吊20’和40’集裝箱。伸縮機構為液壓馬達帶動減速機通過鏈傳動驅動推拉桿。具備4套活動導板機構，適用于岸橋起重機裝卸船作業。導板機構為液壓馬達帶動導板箱體內齒輪驅動導板。 旋鎖機構為四油缸單獨驅動四個鎖頭。伸縮吊具與吊具上架連接方式為鎖頭連接。

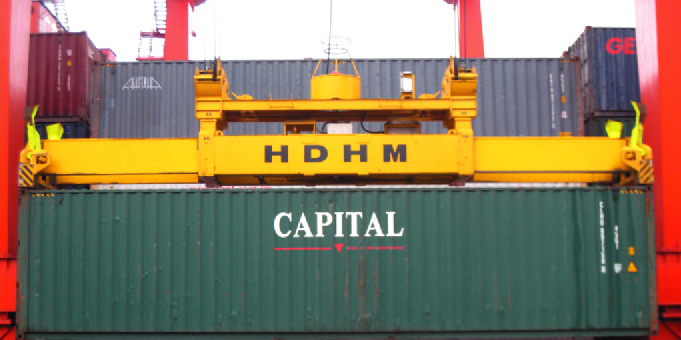

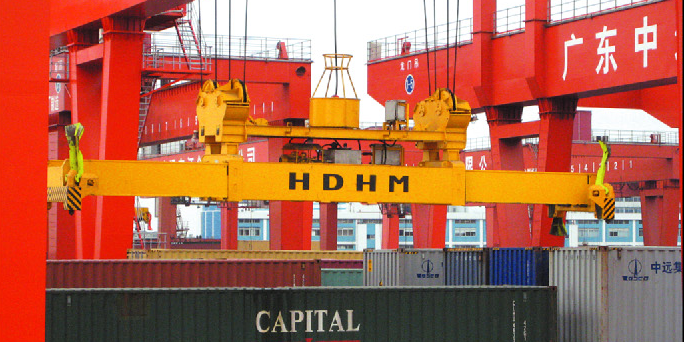

應用場景
性能參數
| 項目 | 參數 | 單位 |
| 額定起重量 | 41 | t |
| 適用范圍 | 20英尺、40英尺集裝箱 | 集裝箱 |
| 允許載荷偏心 | 長度方向：1250，寬度方向260 | mm |
| 吊具自重 | 8.5 | t |
| 連接形式 | 與吊具上架通過鎖頭連接 | \ |
| 伸縮范圍 | 20英尺、40英尺 | 英尺 |
| 伸縮時間 | <30 | s |
| 開閉鎖時間 | <1 | s |
| 動力電源電壓 | 380 | V |
| 控制電源電壓 | 220 | V |
| 電源頻率 | 50 | Hz |
| 總功率 | 7.5 | Kw |
