ZDDG20 分體式單吊點液壓20英尺定尺集裝箱旋轉吊具
主要特點
本系列吊具分為單吊點20英尺定尺自動集裝箱吊具與旋轉吊鉤兩部分，除具備常規集裝箱吊具的全部功能外，還增加了旋轉和平移調心功能。旋轉機構采用回轉支承結構，旋轉動作由液壓馬達驅動，旋轉速度為3r/min。平移動作由液壓油缸驅動，平移調心范圍 ±800mm，平移時間約40s。

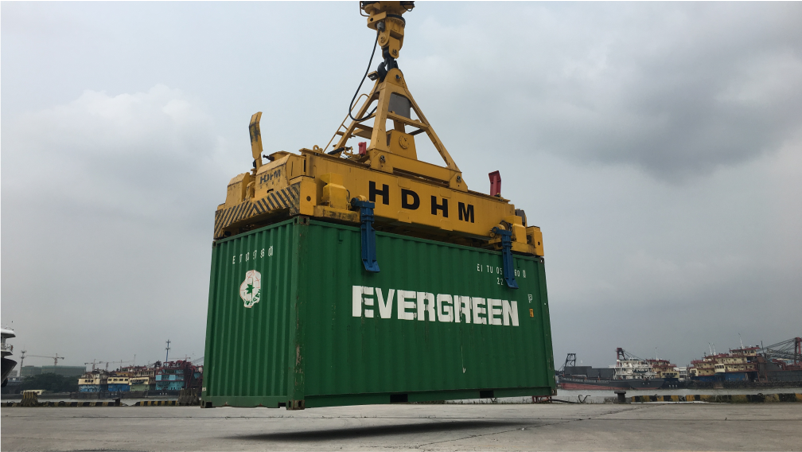

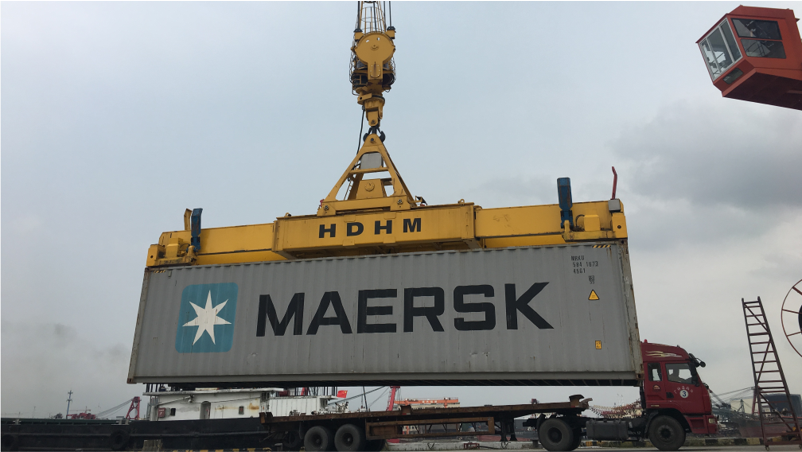

應用場景
性能參數
| 項目 | 參數 | 單位 |
| 額定起重量 | 41 | t |
| 適用范圍 | 20英尺 | 集裝箱 |
| 允許載荷偏心 | 長度方向：600，寬度方向260 | mm |
| 吊具自重 | 7 | t |
| 連接形式 | 與吊鉤通過銷軸連接 | \ |
| 平移范圍 | ±800 | mm |
| 導板動作時間 | 5~7 | s |
| 開閉鎖時間 | <1 | s |
| 動力電源電壓 | 380 | V |
| 控制電源電壓 | 220 | V |
| 電源頻率 | 50 | Hz |
| 總功率 | 11 | Kw |
